A 新型滾輪罐耳結構組成

滾輪罐耳由滾輪組、擺架組、緩沖器與復合調整器組成

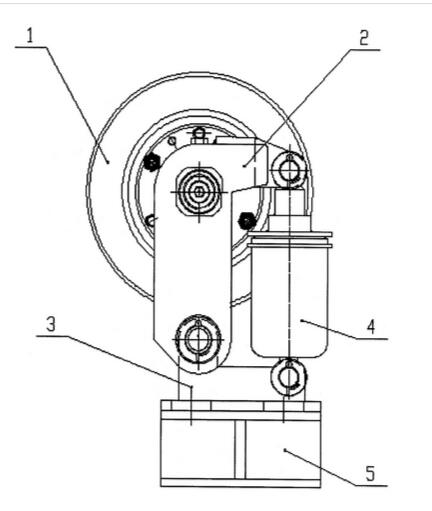

 圖一是滾輪的正視圖，其中：1—滾輪、2—擺架、3—支座、4—緩沖器與復合調整器，5—底座

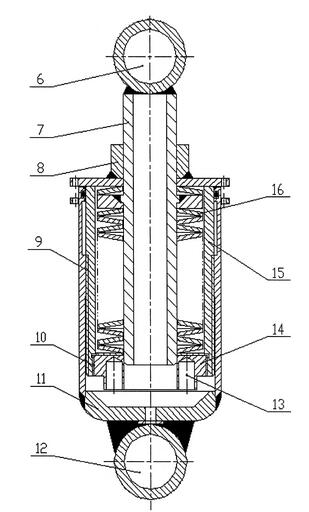

圖二是緩沖器與復合調整器剖視圖，其中：6—懸掛孔、7—導桿、8—調整螺母、9—螺紋、10—螺紋、11—殼體Ⅰ、12—懸掛孔、13—調整工具孔、14—彈簧予緊力調整螺母、15—殼體Ⅱ、16—碟形彈簧。

B 新型滾輪罐耳的工作原理：滾輪1通過軸與擺架2連接，擺架2通過銷軸與支座3及緩沖器與復合調整器4連接，緩沖器與復合調整器4通過銷軸與擺架2及支座3連接，緩沖器與復合調整器由殼體Ⅰ和殼體Ⅱ、碟形彈簧16、彈簧予緊力調整螺母14、導桿7共同組成，通過轉動殼體Ⅱ可調整懸掛長度，從而調整滾輪位置，用鐵絲可鎖緊殼體Ⅰ、Ⅱ；調整螺母8、調整工具孔13用于插入棒狀工具以使螺紋相對轉動；懸掛孔6、12用于與擺架2和支座3連接。
